概要

ＬＥＤは日常生活、工業分野、農業や漁業などあらゆる分野で活躍しています。
形状は１個単位やモジュール（複数ＬＥＤの集合）があります。
また、微小電流で発光するものや、大電流を流し高輝度を目的としたパワーＬＥＤなどがあります。
本テスターはＩＦ（順方向電流）を流しＶＦ（順方向電圧）を測定する装置です。

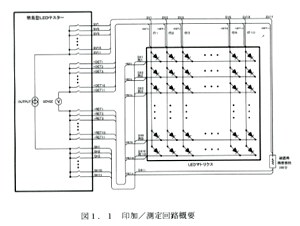

１０行×１０列のモジュールまで測定できます。１１行、１１列目は校正用として使用し、精密抵抗を接続することにより測定精度を向上できます。
電流レンジは５０μＡと５０ｍＡの２種類です。
インターフェースはＲＳ－２３２Ｃです。コマンドは全て公開していますので、生産ラインへの組込みが容易に行なえます。
軽量、コンパクトなので、机上で簡単に使用できます。また、恒温槽を使用したシステムにもスムーズに対応できます。

仕様

１,定電流
・５０ｍＡレンジ
    範囲０．１ｍA～５０．０ｍA
    分解能０．１ｍA
    精度 ±１％Ｆ．Ｓ.以内

・５０μＡレンジ
    範囲０．１μA～５０．０μA
    分解能０．１μA
    精度 ±２％Ｆ．Ｓ.以内

２,電圧測定
    測定範囲０．００V～１０．００V
    分解能０．０１V
    精度 ±０．５％Ｆ．Ｓ．以内

３,電圧リミット
    範囲０．０V～１０．０V
    分解能０．１V
    精度 ±１％Ｆ．Ｓ．以内
    ダイオード１ケ分（約０．６～０．７Ｖ加算されます）

４,測定
Ⅰ,低速測定
    ２０ｍｓ間測定し、その平均を返送します。
Ⅱ,高速測定
    １素子のみ１００μｓ間隔で５０回測定し、
    そのデータを返送します。

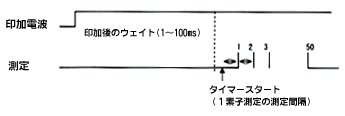

測定図

電流印加後１～１００ｍｓのウェイト後、タイマーをスタートさせ、ＡＤ１回測定で５０回サンプリングします。
１回目の測定間隔は“１素子測定間隔”時間より＋２０μｓほど長くなります。
これは、タイマーの設定・ＡＤの設定処理に要する時間です。
例　測定間隔　１００μｓ　→　
               １回目は約１２０μｓ、２回目以降は１００μｓで測定。
この測定はバイアス印加後、温度変化によるＶＦ変化の収集を目的としています。
但し、１回サンプリングなので、ＡＤ値がばらつきます（～５０ｍＶ）

注意　５０μＡレンジはハム成分がのるため、この測定には適しません。

５,インタフェース
    ＰＣとのインタフェースはＲＳ－２３２Ｃです。
    ９６００ＢＰＳ、８ビット、１ストップビット、パリティーなし。

６,電源・環境
    電源電圧ＡＣ１００Ｖ　±１０％　５０／６０Ｈｚ
    消費電流１００ＶＡ以内
    温度・湿度５～３５℃　８０％ＲＨ以下（結露なきこと）
    環境塵埃、金属ゴミ、腐食ガスなどない環境
