概要

偏光板貼付後の気泡除去し貼付強度を向上したり、液晶注入の後工程での気泡を除去できる装置です。

温度分布

缶体構造が、圧力容器と内筒の二重構造で、内筒での空気の流れを良くし、温度分布の均一化を図り、ワークに与える熱の影響を十分に配慮した構造になっています。
因って、±1.0℃以内と優れた温度分布です。

安全対策

労働安全衛生法第二種圧力容器の圧力検定を受け、安全に万全を期しております。温度過昇防止機構、過圧防止機構、漏電遮断器、温度ｾﾝｻ遮断保安機構、安全弁などを備えて
おります。

送風ファンの構造：空冷式軸受け

送風機軸受けは、ﾏｸﾞﾈｯﾄｶｯﾌﾟﾘﾝｸﾞ方式(圧力容器の貫通なし、摩擦なく、摩擦熱が発生しない空冷式軸受け構造。）を
採用し、高圧空気の漏れがない構造で、メンテナンスフリーです。

クリーンルーム対応

発塵を抑え、ｸﾘｰﾝﾙｰﾑでの使用に適しております。

PBD-20型

PBD-60型

PBD-90型

仕様一覧表
1	型式	PBD-20	PBD-30	PBD-45	PBD-60	PBD-90
2	制御方式
2.1	方式	定位置温度・圧力制御	プログラム温度・圧力制御
2.2	コントロール設定	温度・圧力・処理の設定時間
2.3	制御動作	温度:PID,圧力:on-off	温度制御：PID制御+SSR駆動方式　　圧力制御：３位置方式
2.4	運転モード	標準の運転モード：温度・圧力：同時設定方式(運転制御開始 ) 温度・圧力の上昇・降下時間プログラム制御方式
3	電源	AC100V 1φ 50/60Hz		AC200V 1φ 50/60Hz
4	全負荷電流(A)	4	6	6	15	22
5	圧力容器の種類	第二種圧力容器非該当	第二種圧力容器
6	寸法・容積・重量
6.1	内容積(㍑)約	10	20	110	134	580
6.2	有効内寸法：Φ×L　(mm)	200×300	295×300	395×450	550×565	840×1040
6.3	圧力容器内法：φ×L　(mm)	250×400	350×400	475×570	630×825	900×1200
6.4	外寸法:W×H×D　(mm)	465×583×380	510×2370×680	610×2490×1120	800×1580×1200	1400×1800×1710
6.5	重量(kg)約	35	160	200	300	1000
7	性能
7.1	温度制御範囲	室温+10℃～80℃
7.2	温度調節巾	±0.5℃
7.3	温度分布	±1.0℃ (at 50℃　0.5MPa/G)
7.4	圧力範囲	0.1～0.6MPa/G
7.5	圧力調節巾	±0.02MPa
7.6	設定温度到達時間	予熱温度到達後に、25.0℃→60.0℃　約10min(at RT 23℃)
7.7	設定圧力到達時間	1～5min以内
8	構成
	構造	圧力容器と内筒(ステンレス鋼材・SUS-304)の二重構造
8.1		卓上型 (前面扉)	床置き型(前面扉)
8.1		ｺﾞﾑ足付	ﾚﾍﾞﾙｱｼﾞｬｽﾀｰ付、ｷｬｽﾀｰ取付
8.2	圧力容器材質	ステンレス鋼材(SUS-304)
8.3	扉材質	ステンレス鋼材(SUS-304)
8.4	外殻材	冷間圧延鋼板　塗装色:ﾏﾝｾﾙ2.5Y9/1
8.5	断熱材	グラスウール
8.6	圧力容器内	温度ｾﾝｻ(熱電対)、送風機(ﾏｸﾞﾈｯﾄｶｯﾌﾟﾘﾝｸﾞ方式)、ﾋｰﾀｰ、温度過昇防止検出端
8.7	扉	左側蝶板、右側開閉ハンドル扉
8.8	扉締め付け方法	手動ｸﾗｯﾁ式締め付け	手動放射棒式締め付け			モータ自動ｸﾗｯﾁ式締め付け
8.9	圧力計	普通圧力計(ﾌﾞﾙﾄﾞﾝ管式)
8.10	制御盤	温度・圧力調節器	ﾌﾟﾛｸﾞﾗﾑ温度調節器、ﾌﾟﾛｸﾞﾗﾑ圧力調節器、ﾀｲﾏｰ､電源ｽｲｯﾁ､
		ﾀｲﾏｰ､電源ｽｲｯﾁ	ｽﾀｰﾄｽｲｯﾁ､工程表示灯、ﾄﾗﾌﾞﾙ表示灯、ﾘｾｯﾄｽｲｯﾁ､扉締付け完了表示灯
		ﾀｲﾑｱｯﾌﾟﾌﾞｻﾞｰ	ﾌﾞｻﾞｰ停止ｽｲｯﾁ､予熱用温度調節器
8.11	送風機	送風ﾌｧﾝ・圧力容器の軸受け:ﾏｸﾞﾈｯﾄｶｯﾌﾟﾘﾝｸﾞ方式・モーター
8.12	その他	給気弁、排気弁、ｴｧｰﾌｨﾙﾀｰ、減圧弁
9	装備品
9.1	圧力容器内ﾋｰﾀｰ(W)	300	500	800	1500	2000
9.1	缶体外巻き加温ﾋｰﾀｰ(W)	なし	100	200	440	1900
9.2	圧力容器内圧力計	ﾌﾞﾙﾄﾞﾝ管方式、目盛0～1MPa
9.3	元圧力計	ﾌﾞﾙﾄﾞﾝ管方式、目盛0～1.5MPa
9.4	保安機構	温度過昇防止機構、過圧防止機構、漏電遮断器、
9.4	保安機構	温度ｾﾝｻﾊﾞﾝｱｳﾄ保安機構、安全弁
10	オプション
10.1	電源コード	電源コードの長さをお知らせ下さい。
10.2	信号出力	ｱﾅﾛｸﾞ､RS-232C等の出力信号の種類をお知らせ下さい。
10.3	ﾜｰｸｶｾｯﾄ台車	ｵｰﾄｸﾚｰﾌﾞ内にﾜｰｸｶｾｯﾄを装填する場合の台車
10.4	海外向け電圧	AC220V 1φ3w等の異電圧の場合はご連絡下さい。
10.5	パトライト	運転中の状況確認表示灯
10.6	ﾌﾟｸﾞﾗﾑ制御方式	温度・圧力のプログラム制御方式も製作可能

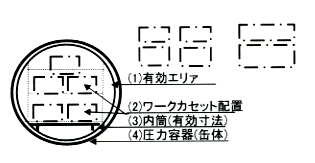

ワークカセットを内筒に収納を検討する場合の注意は、下記図に示すように(1)有効エリァと(3)内筒(有効寸法)との取り合い関係で、(2)ワークカセットを装填する作業性を考慮した配置を十分に考慮する必要があります。　当社に予めワークカセット寸法をご連絡頂けると短時間にご回答致します。
内筒の奥行き(L)は、変更可能です。ご連絡を頂ければ検討上ご回答致します。

●ワークカセットの大きさと配置例●
