	VR-71
	電圧信号を測定･記録するデータロガーです。測定範囲はDC±15Vで、1～5V、4～20mA等計装信号、各種センサーの出力信号を記録できます。主な特徴として任意単位表示機能があり、電圧信号を任意の単位に変換して表示できます。

【特徴】

1台で2チャンネルの測定・記録
データ容量：8000×2チャンネル
電池2本で約9ヶ月の連続動作
20通りの記録間隔・最短は0.02秒
任意単位表示機能
信頼のバックアップ機能
データコレクタTR/RTR-57Uを使用してその場でデータの収集が可能

【使用事例】

1～5V、4～20mAの計装信号の記録。
各種センサ、計測装置の出力信号の記録。
圧力、水位、ph、濃度、濁度、他。
電気回路の電圧管理。

【製品仕様】

測定要素	電圧
チャンネル数	2チャンネル（GND共通）
測定範囲	レンジ　：　±1,2,6,15Vオートレンジ／固定レンジ
測定制度	±0.5% +5dgt.（20℃±10℃）
分解能	MIN 1mV
記録間隔	0.02秒～60分間隔の合計20通りから選択
記録容量	8000データ×2チャンネル
記録モード	エンドレスモード／ワンタイムモード
表示	測定値・記録状態・時刻・メモリ残量・電池寿命警告・単位
電源	単4アルカリ電池（LR03） 2本
電池寿命	約5～9ヶ月
通信方式	シリアル通信（RS-232C）
本体寸法	H55mm×W88mm×D24mm
本体質量	約93g（電池2本を含む）
本体動作環境	温度：0～50℃ 湿度：90%HR以下（結露しないこと）
防水性能	－
付属入力ケーブル	入力ケーブル2本（VR-7101）
付属品	取扱説明書・ソフトウェア一式・通信ケーブル×1本・単4アルカリ電池×2本
その他	オプションの4-20mA用プロープ（VR-7103）で電流の測定が可能です
対応ソフト動作OS	Windows 98SE/Me/2000/XP/Vista　※

※Windows 2000/XP/Vistaがインストールされたパソコンでは、アドミニストレータの権限が必要です。

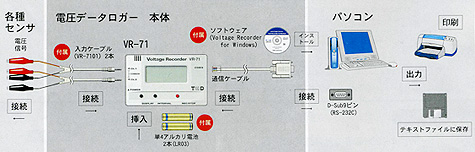

【製品構成】

【オプション】

データコレクタ：TR-57U

壁面アタッチメント：TR-00K2

■付属　ビス2本・両面テープ1枚

材料　ABS樹脂

シリアル通信ケーブル：TR-4C10 （TR/RTR-57Cとの通信に必要です）

■ケーブル長：1m

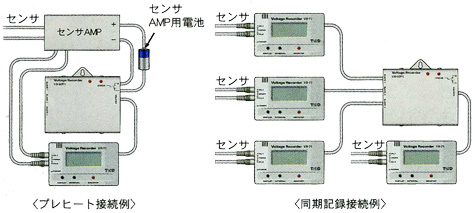

拡張ユニット：VR-00P1

拡張ユニットにより、接続したVR-71の記録のタイミングに合わせてセンサー等の電源へON/OFFの信号を出力するプレヒート機能と、最大4台までのVR-71を同期記録させる同期記録機能が利用できます。
　■プレヒート出力端子接点容量：DC30V　100mA　ON抵抗：MAX15Ω
　■電源：単3アルカリ電池（LR6）1本
　■質量：約230g（単3アルカリ電池1本含む）
　■付属品：ユニット接続ケーブル2本（VR-1C01（15cm）1本，VR-C10（1m）1本）
　　　　　　　壁面アタッチメント（TR-00K2）1個，単3アルカリ電池（LR6）1本

注意：4台の同期記録を行なう場合は、別途ユニット接続ケーブル（VR-1C10）が2本必要です

【オプションセンサ】

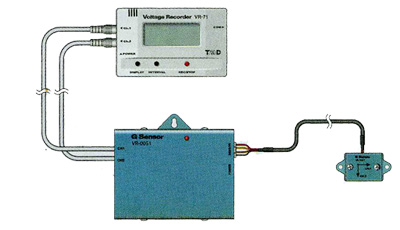

2軸加速度Gセンサ：VR-00S1

2軸（X,Y）の加速度を測定し、VR-71へ出力します
2現象の加速度を同時に記録できますので、移動体の運動解析などに最適です。

■出力：電圧2チャンネル
■測定範囲：±2g（±19.62m/s²）
■精度：±5%±20mg（25℃において）
■温度ドリフト：TYP.±2mg/℃
■対衝撃：±500g（センサ部）
■寸法：本体部：H72×W95.5×D23.5mm（突起部除く）
　　　　　センサ部：H22.5×W28×D9.5mm（突起部除く）
■質量：本体部：約120g（単3アルカリ電池2本含む）
■動作環境：温度：0～50℃・湿度：90%RH以下（結露しないこと）
■電源：単3アルカリ電池（LR6）2本
■電池寿命：連続動作で1ヶ月
■付属品：センサ部（VR-0GS1）1個・接続ケーブル（VR-0GC1ケーブル長：約1.5m）1本
　　　　　　壁面アタッチメント（TR-00K2）1個・取扱説明書（保障書）1部

入力ケーブル：VR-7101

■ケーブル長：約1m

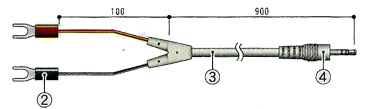

入力ケーブル：VR-7102

■ケーブル長：約1m

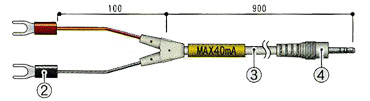

4-20mAプローブ：VR-7103

■最大入力電流：MAX40mA
■内部抵抗：100Ω
■出力：20mA時2V／40mA時0.4V
■変換精度：0.5%
■ケーブル長：約1m

センサ延長ケーブル：TR-1C30

■ケーブル長：3m
■耐熱温度：-25～60℃

材料　1：クリップ　2：M3.5圧着端子　3：塩化ビニール被覆電線　4：ステレオミニジャック（φ2.5）
