最近、カーエアコン、オーディオ等に使用されているロータリースイッチ・ボリューム等の回転時の角度とトルクを測定するフィーリングテスタを行う試験装置の要望があり開発された測定器です。

概要

※画像をクリックすると
拡大表示されます。

回転トルク・角度測定器

本体の基本仕様
	(１)型式	ＴＲ－200特
	(２)最大トルク	200mN-m
	(３)トルク表示	Aレンジ　200.0mN-m(最小単位0.1mN-m) Bレンジ　500.0mN-m(最小単位0.01mN-m) (注)パソコン内ではN-m,cN-m,mN-m,gf-cm,kgf-cm,kgf-mの単位の表示もできます。
	(４)角度表示	±400.0deg(パソコンでのデータ処理は、最小単位0.01degを表示します。) コントローラの表示は次のように表示します。 0～99.99degまで最小単位表示0.01deg 100.0～400degまで最小単位表示0.1deg 但し、最大回転範囲：400deg
	(５)回転速度	1～100rpm可変 (60sec～0.6sec/rev)
	(６)上下動(手動ハンドル)	ストローク　235mm 2mm/ハンドル1rev
	(７)Ｘ－Ｙテーブル	X軸　(左右)　±130mm Y軸　(前後)　±70mm
	(８)保護装置	(a)オーバートルク保護装置 (b)非常停止ボタン
	(９)制御機能	制御設定ソフト(PCコンパレータ)使用
	(１０)電源	AC　１００V　５A

往復繰り返し運転
	制御設定ソフト(PCコンパレータ)で操作範囲を決め、モードで繰り返し運転ができます。測定前のなじみ運転時使用します。

データ処理ソフト
	データ処理ソフトはISP-IVをベースに下記の処理ができるよう改造します。取り込み画面にはリアルタイムでトルク・角度曲線が描画されます。

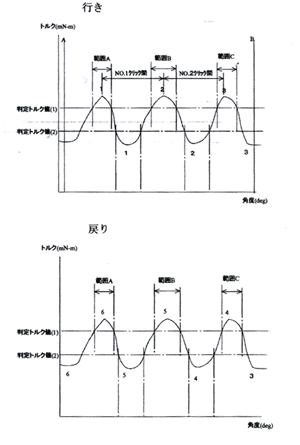

	１，ノッチの最大値の測算出

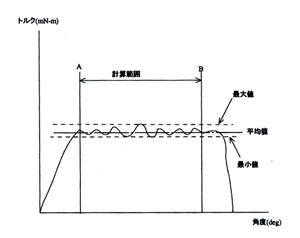

	２，トルクの平均値の算出
